你是否曾好奇，为什么某些看似平凡的氧化铝陶瓷基底表面，却能拥有远超普通金属的导电能力和抗氧化性能?在现代工业与电子制造里，有一种工艺正悄然发挥巨大作用：氧化铝镀金。它不是传统意义上的“金箔镀层”，也不是单纯的装饰涂层，而是融合了金属金的优异特性与氧化铝高硬度、高绝缘等特征，使制品在功能性、可靠性和外观上都能实现“锦上添花”。本文将深入分析氧化铝镀金的概念、工艺流程、应用领域以及未来潜力，力图从不同角度揭示这种表面技术为什么在现代制造业中屡屡被推向前台。

　　一、氧化铝与镀金：两种材料的碰撞与互补

　　1. 氧化铝基底的特质

　　机械强度与硬度：氧化铝基底(Al₂O₃陶瓷)在工程应用中以高硬度、高耐磨性著称。许多高温作业、腐蚀环境中都能看到氧化铝陶瓷的身影，比如耐热衬板、磨损件等。

　　绝缘性能：作为陶瓷材料，氧化铝本身拥有极佳的绝缘性和稳定性，常被用来制造绝缘基板、电气元件外壳等。

　　化学惰性：氧化铝与多数化学物质反应活性较低，能抵御酸、碱、高温或有机溶剂腐蚀，赋予了其在严苛环境下的使用寿命。

　　2. 镀金层的独特优势

　　导电性与焊接性：金具有优异的导电性能和可焊性，在微电子封装、电气连接中扮演重要角色。

　　抗氧化与耐腐蚀：金天生不易氧化，其表面在多数环境条件下都能长期保持稳定，对电子器件的接触和传输质量起到关键作用。

　　装饰与增值：金色往往与高贵、奢华相联系，用于提升产品外观，也能提升市场认知度。

　　3. 氧化铝与金的结合逻辑

　　将金属金镀覆在氧化铝基底上，能让后者在保留高硬度、绝缘等优势的同时，表面具备导电性、可焊性，以及更好的抗氧化力。这样的“复合型”性能为半导体封装、电路基板、精密零件等领域带来了全新的设计思路。一方面，氮化铝或氧化铝等陶瓷提供结构支撑与绝缘防护;另一方面，金属金层则满足高要求的电接触与耐久性能。

　　二、氧化铝镀金的工艺流程与技术要点

　　1. 基底前处理

　　表面清洗：氧化铝基底在镀金前需要进行严格的清洁，去除表面的油污、灰尘或任何附着物。清洁方式包括超声波清洗、有机溶剂浸洗、等离子或火焰清洗等。

　　粗化或活化：由于氧化铝表面坚硬且光滑，为了让金属镀层更牢固，需要进行“粗化”或“活化”处理。常见的方法包括酸蚀、碱蚀或喷砂等，让表面形成细微凹凸，从而增加镀层的附着力。

　　2. 中间层沉积或金属化

　　直接在氧化铝上镀金通常难度较高。很多情况下，会先镀一层“过渡金属”，再在其上镀金。

　　常见过渡层：镍或钛钨合金常被用作中间镀层。它们一方面能与氧化铝表面形成较强的结合力，另一方面也与后续的金层有很好的金属相容性。

　　PVD/CVD法：部分高端应用会采用气相沉积技术(如电子束蒸发、磁控溅射、化学气相沉积)形成一层薄薄的金属化层，再在此基础上进行电镀或无电镀。

　　3. 镀金方式

　　电镀金：传统方法是电镀。它要求基底或中间层能导电，然后在含有金盐的镀液中通电，金离子在工件表面还原沉积。这种方法成本相对较低，可控性较好，但镀层厚度相对有限，一般在几微米到十几微米之间。

　　化学镀金(无电镀金)：通过化学还原反应在表面沉积金属金。它不需要外加电源，对于形状复杂或难以施加电流的部件十分友好。化学镀金的镀层均匀性好，不过镀液对环境和工艺要求也更高，成本通常略高。

　　4. 烘烤与后期处理

　　镀金完成后，常需要对工件进行烘烤或热处理，以稳定镀层的组织，进一步改善附着力和导电特性。有时也会进行表面抛光或局部钝化处理，保证镀金层的表面质量与均匀度。

　　三、典型应用领域与技术价值

　　1. 半导体封装与微电子电路

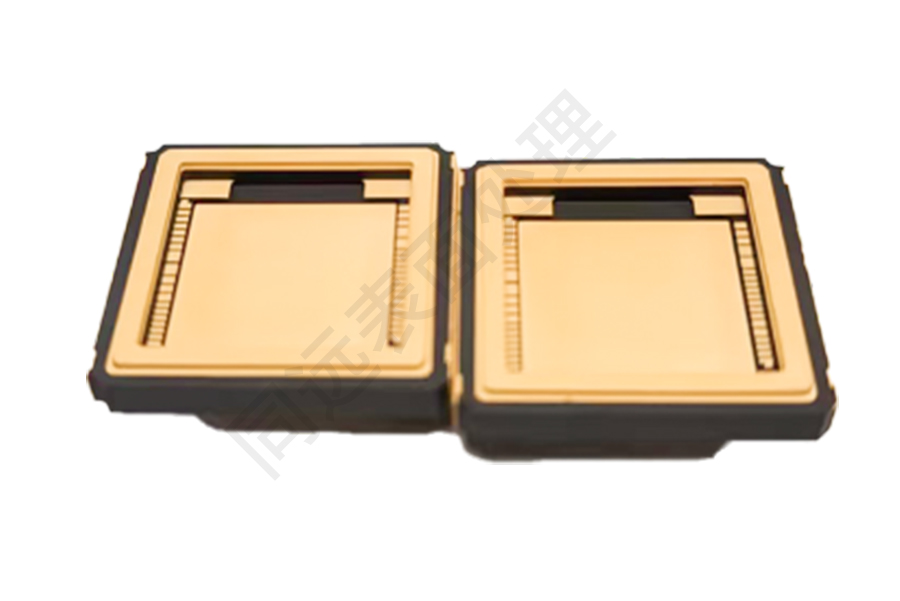

　　芯片载体与封装基板：在高性能微处理器、功率器件封装中，一种普遍选项是“陶瓷基板 + 金属化电路”。氧化铝镀金可在陶瓷基板上形成耐高温、耐电弧冲击的金属线路，适合关键器件封装。

　　传感器与光电器件：许多传感器组件需要金属电极或薄膜走线，而其载体需具备极高的绝缘性和稳定性。氧化铝镀金层能确保电性能稳定，让光学或力学传感信号更准确。

　　2. 航空航天与军工领域

　　在航空航天器上，大量模块需要承受极端温度变化、高辐射以及长时间振动。采用氧化铝镀金部件可以实现以下目标：

　　重量减轻：陶瓷基板密度比金属基底更低，同时金层也不必过厚，满足轻量化需求。

　　耐热与耐腐蚀：氧化铝基底在高温高压下保持强度和稳定性，而金层能提供电接触与抗氧化能力。

　　电子集成：空间环境下的电子系统集成密度高，要求线路高度可靠。陶瓷+金的组合可以降低故障率，提高使用寿命。

　　3. 工业控制与传感平台

　　高温探头：某些工业测温或气体分析探头常需要暴露于酸碱或高温环境，氧化铝镀金的表面技术可强化探头外壳或电极区域的抗腐蚀性，让数据采集更可靠。

　　大型生产线自动化：在钢铁、冶金、化工等行业的传感器布置中，耐磨耐蚀又具良好导通特性的部件是刚需。相比普通金属外壳，氧化铝镀金兼具结构与功能性，既能隔绝外部干扰，又支持内部电路的高精度传输。

　　4. 消费类电子与手表、饰品

　　表面装饰与触点：在一些高端音频插口、手表表面、耳机接触件上，也能看到氧化铝镀金工艺的身影。既带来高档外观，又能提升接触质量和防锈能力。

　　定制化小批量产品：随着定制化、个性化消费兴起，小批量、高可靠性能件也会借助氧化铝镀金工艺，为消费者提供更精致、更耐用的产品体验。

　　四、制程中面临的问题与挑战

　　1. 附着力与层间匹配

　　在陶瓷表面镀金最大的技术痛点之一是附着力不足。金与陶瓷在热膨胀系数、晶体结构等方面存在较大差异，稍有不慎就可能导致基底与镀层的结合面出现裂纹或剥落。中间层或金属化处理能在一定程度上缓解这个问题，但工艺要求较高，需要严格控制温度、表面质量和化学处理时间。

　　2. 镀层均匀度与厚度控制

　　对于微电子和高精度零件，镀层厚度均匀且可重复性至关重要。电镀或化学镀中若搅拌不均、镀液状态变化或电流分布不平衡，都可能造成局部镀层薄厚不一。在高端应用场景下，往往要加装旋转架或特制冶具，以保证零件各个面能均匀接触镀液，减少阴阳极死角。

　　3. 材料与环保成本

　　金作为贵金属，其价格波动和资源稀缺性会影响工艺成本。此外，镀金过程中会使用到氰化物或其他化学试剂，废液处理和环保监管都需要额外投入。对企业来说，需要在性能和成本之间进行权衡，选择更合理的镀金方式和镀金厚度。部分场景可能选择用替代金属如镍钯金合金或金钯合金来降低成本，但依然需要满足项目要求的导电和耐久性能。

　　4. 可靠性测试与认证

　　一旦应用于军工、航天或汽车电子等领域，就必须面临严苛的环境与寿命测试——温度循环、高湿、高盐雾等。此时，镀金层微观结构如孔隙率、金属晶粒大小，也对实际表现产生不可忽视的影响。如果镀层中存在微小孔隙或内应力较大，会在极端环境下加速腐蚀或开裂。因此，必须制定详尽的检测流程，如金相观察、X射线荧光光谱分析、硬度测试等。

　　五、多维度视角：工艺、质量、经济效益

　　1. 工艺推进与技术革新

　　PVD、CVD与溅射金：高精度制造中，真空镀膜在沉积均匀性和厚度可控性上具备优势。但是设备成本高，处理效率有限，更适合精密零件的小规模或特定功能部件。

　　自动化与智能化：随着工业4.0理念的推广，自动化生产线和机器人在镀金工艺中扮演日益重要的角色。对镀液成分、温度、PH值、通电电流进行实时监测和调节，使成品率与一致性大幅提升。

　　2. 质量管控与检测体系

　　在线监测：现代生产线上可加装在线厚度检测仪，通过XRF(X射线荧光)手段即时监控镀层厚度，及时调整工艺参数。

　　表面形貌表征：利用扫描电镜(SEM)或激光共聚焦显微镜对镀金层表面进行检测，评估其粗糙度、微孔缺陷，保障最终产品的合格率。

　　剥离试验：通过高温浸渍或震动测试，观察镀金层是否存在龟裂或剥离，以验证附着力是否达标。

　　3. 经济与产业链影响

　　原材料供应：氧化铝陶瓷本身价格不算贵，但由于贵金属金成本较高，如果镀层太厚会增加材料开支。因此企业通常在厚度与使用性能中寻找平衡点，让镀层“刚刚好”。

　　下游行业需求：半导体芯片、LED封装、5G通讯、医疗设备等对高可靠性基板和封装方案需求旺盛，也在持续推动氧化铝镀金技术的创新与规模化。

　　长线效益：对产品生命周期和维护成本的考量，往往优先使用一次性高可靠性的氧化铝镀金方案，以避免因腐蚀、失效带来的后续维修或替换费用。从长远看，对安全关键性行业，这种投入往往物超所值。
